大画面TV対応・HDMIコンバーター搭載型・液晶モニター（VGA）対応！Sビデオ端子、ビデオ端子追加
シンクロ連射コントロールの外部SW追加、付属品も充実のフルスペックコントロールBOX！
新品・COMBO AV EX PLUS フルスペックVer コントロールBOX 本体 （高画質出力のHDMI・VGA搭載 Sビデオ端子、ビデオ端子出力追加） 本体価格：￥50,760.-（税込） 在庫あり！ |
 |
| ※フルスペックVerは、通常のコンボAV EX PLUSに |
| 以下の機能を追加 |
| ・Sビデオ端子、ビデオ端子出力を追加 |
| ・シンクロ連射コントロールの外部スイッチを追加 |
| （ゲーム中の速度変更が容易になりました！） |
| 【画面・画質・接続について】 |
| ・PC用液晶モニターや大画面TVでアーケードゲーム基板 |
| （１５KHｚ・２４KHｚ・３１KHｚ）がプレイできます。 |
 |
| ・HDMIは、大画面TVやPC用液晶モニター、プロジェクター等 |
| に採用されている主流な接続規格です。 |
| 音声と映像を１本のケーブルで伝送できるため、 |
| 誤接続などがなく非常に取り扱いやすいです。 |
| ・HDMIはVGA（３１KHｚ）より変換しますので、 |
| VGAと同等の高画質な画面で出力されます。 |
|
| ・HDMIとVGAの同時２画面出力が可能なので、分配機なしで |
| 録画しながらゲームができます！ |
|
| ・従来の１５KHzの業務用RGBモニター（ブラウン管）に |
| 対応しています。 |
| （DIN８PINはパナツイン、KICs９１、KIC－０４５、旧コンボAV、 |
| ボードマスターと同じです） |
| 【本体の仕様】 |
| ・本体は非常に丈夫で美しいステンレス製なので錆びません |
| パネルはブラックのカーボン調 |
| 適度な重みでプレイ中の操作に安定感があります |
| ２レバー１２ボタン （レバー・ボタンはすべてセイミツ製） |
| サンワ製のレバーも取付可能 （取り付け穴に互換性あり） |
|
| ・本体は５０センチのワイドな幅で、２人同時プレイも |
| 余裕があり快適！（サイズ：W ５０ｃｍ D ２０cm H １１cm） |
|
| ・上部パネル部が容易に開閉できるため、メンテナンスが |
| しやすいのが特徴。 |
| レバー・ボタンは全てファストン端子のため、修理・調整・ |
| 交換が簡単！ |
|
| ・シンクロ連射装備・１２回路（１２ボタン対応）OFFにすれば |
| ノーマルボタン仕様。 |
| ７段階速度調整、速度切替ロータリーSWをコンボ上面へ |
| 取り付けているので、ゲーム中の速度変更が容易！ |
|
| ★プロトタイプのため、手作り感のある箇所がありますが |
| 何卒ご了承ください |
| ★実物は掲載商品と若干異なる場合がございますので、 |
| あらかじめご了承ください。(参考写真） |
| 【その他の主な仕様】 |
| ・JAMMAコネクター |
| JAMMA規格ですが、一部配線が異なります。 |
| ２７番目上下のGNDに各キック６を配線しています。 |
| キックボタンはメインハーネスから取り出せます。 |
| 詳しくは配線表を参照ください。 |
|
| ・スイッチング電源 （Smun製） |
| +５V１１A +１２V４A -５V１A -１２V１A |
|
| ・８Ω １０W フルレンジスピーカー |
| 音声ボリューム 外部出力音声ジャック(３.５φ)付 |
| 【標準付属品】 |
| ・VGA１５PINケーブル ・HDMIコード |
| ・オーディオコード ・ビデオコード |
| ・S端子コード ・取扱説明書 |
| 【お得な特別セット】 |
| ・COMBO AV EX PLUS用 JAMMA変換ハーネス（５０cm） |
| デジタル電圧計 ＋CP-1キックコネクター付（￥５,４００.－） |
| 特別セット価格：￥５６,１６０.－（税込） |
COMBO AV EX PLUS フルスペックVer本体

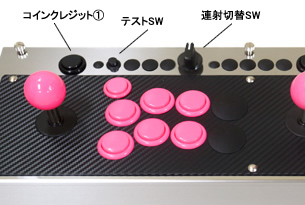

本体 （左上・テストSW 連射切替SW）
本体 （右上ロゴ部分）
ハーネス接続エッジコネクタ （右側面）
（左側面）

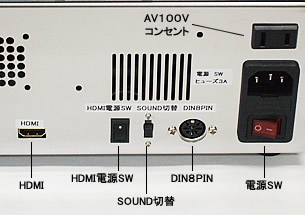

背面

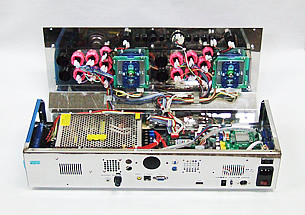

上部パネル部が容易に開閉できるため、
メンテナンスがしやすい。

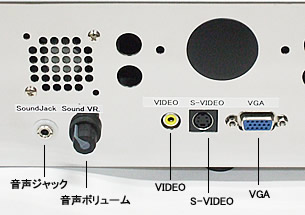

VIDEO端子・S-VIDEO端子など（背面）
VIDEO端子・S-VIDEO端子など（背面）

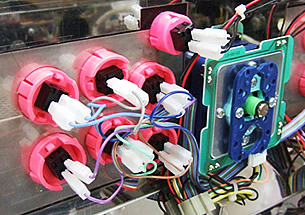

レバー・ボタンは全てファストン端子のため、
修理、調整、交換が簡単
HDMIコンバーター ・ビデオコンバーター

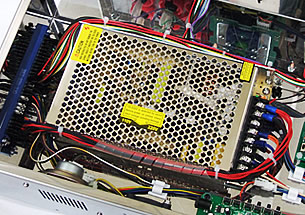

スイッチング電源 （Smun製）
+5V11A +12V4A -5V1A -12V1A

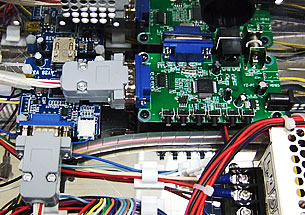

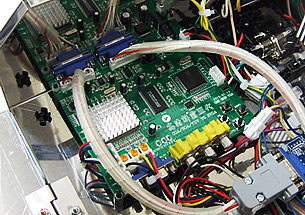

HDコンバーター（GONBES社 GBS-8220）アーケード基板
（15KHz,24KHz）⇒PCモニター（VGA 31KHz）変換

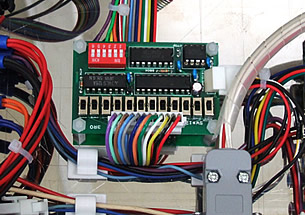

シンクロ連射装備・１２回路（１２ボタン対応）
OFFにすればノーマルボタン仕様
本体電源コード付属

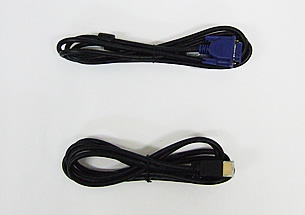

（上）VGAコード１５PIN ケーブル付属
（下）HDMIコード付属

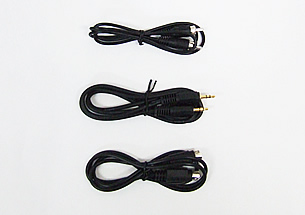

（上）ビデオコード付属
（中）オーディオコード付属
（下）S端子コード付属
参考画面：CP-２ （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面：CP-２ （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面：モデル２ （２４KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面：モデル２ （２４KHｚ）
（VGA・HDMIの画質はどちらも同じ）

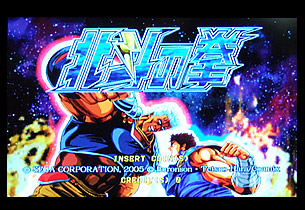

参考画面： （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）

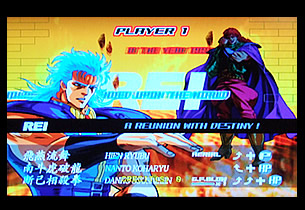

参考画面： （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）
