大画面TV対応・HDMIコンバーター搭載型・液晶モニター（VGA）対応コントロールBOX！
新品・COMBO AV EX PLUS コントロールBOX 本体 （大画面TV対応・HDMIコンバーター搭載型 PC用液晶モニター（VGA）対応） 本体価格：￥42,800.-（税込） 在庫あり！ |
 |
| 【画面・画質・接続について】 |
| ・PC用液晶モニターや大画面TVでアーケードゲーム基板 |
| （１５KHｚ・２４KHｚ・３１KHｚ）がプレイできます。 |
 |
| ・HDMIは、大画面TVやPC用液晶モニター、プロジェクター等 |
| に採用されている主流な接続規格です。 |
| 音声と映像を１本のケーブルで伝送できるため、 |
| 誤接続などがなく非常に取り扱いやすいです。 |
| ・HDMIはVGA（３１KHｚ）より変換しますので、 |
| VGAと同等の高画質な画面で出力されます。 |
|
| ・HDMIとVGAの同時２画面出力が可能なので、分配機なしで |
| 録画しながらゲームができます！ |
|
| ・従来の１５KHzの業務用RGBモニター（ブラウン管）に |
| 対応しています。 |
| （DIN８PINはパナツイン、KICs９１、KIC－０４５、旧コンボAV、 |
| ボードマスターと同じです） |
| 【本体の仕様】 |
| ・本体は非常に丈夫で美しいステンレス製なので錆びません |
| パネルはブラックのカーボン調 |
| 適度な重みでプレイ中の操作に安定感があります |
| ２レバー１２ボタン （レバー・ボタンはすべてセイミツ製） |
| サンワ製のレバーも取付可能 （取り付け穴に互換性あり） |
|
| ・本体は５０センチのワイドな幅で、２人同時プレイも |
| 余裕があり快適！（サイズ：W ５０ｃｍ D ２０cm H １１cm） |
|
| ・上部パネル部が容易に開閉できるため、メンテナンスが |
| しやすいのが特徴。 |
| レバー・ボタンは全てファストン端子のため、修理・調整・ |
| 交換が簡単！ |
|
| ・シンクロ連射装備・１２回路（１２ボタン対応）OFFにすれば |
| ノーマルボタン仕様 |
| （６段階速度調整可）設定スイッチはボックス内にあります。 |
|
| ★プロトタイプのため、手作り感のある箇所がありますが |
| 何卒ご了承ください |
| 【その他の主な仕様】 |
| ・JAMMAコネクター |
| JAMMA規格ですが、一部配線が異なります。 |
| ２７番目上下のGNDに各キック６を配線しています。 |
| キックボタンはメインハーネスから取り出せます。 |
| 詳しくは配線表を参照ください。 |
|
| ・スイッチング電源 （Smun製） |
| +５V１１A +１２V４A -５V１A -１２V１A |
|
| ・８Ω １０W フルレンジスピーカー |
| 音声ボリューム 外部出力音声ジャック(３.５φ)付 |
| （※ビデオ・Sコンバーターは内蔵していません。） |
| 【標準付属品】 |
| ・VGA１５PINケーブル |
| ・取扱説明書 |
| 【お得な特別セット】 |
| ・COMBO AV EX PLUS用 JAMMA変換ハーネス（５０cm） |
| デジタル電圧計 ＋CP-1キックコネクター付（￥５,４００.－） |
| 特別セット価格：￥４８,２００.－（税込） |
COMBO AV EX PLUS 本体
COMBO AV EX PLUS （右上ロゴ部分）
音声ボリューム・ジャック付き （左側面）
ハーネス接続エッジコネクタ （右側面）

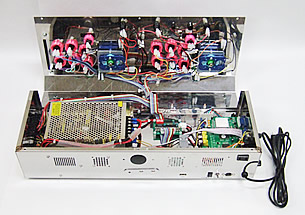

上部パネル部が容易に開閉できるため、
メンテナンスがしやすい。

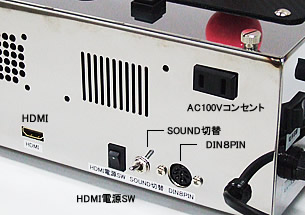

背面
レバー・ボタンは全てファストン端子のため、
修理、調整、交換が簡単

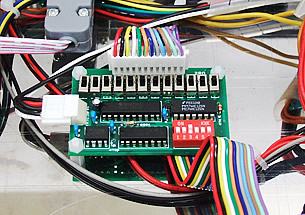

シンクロ連射装備・１２回路（１２ボタン対応）
OFFにすればノーマルボタン仕様

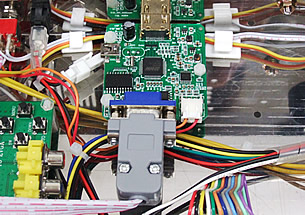

HDMIコンバーター
HDコンバーター（GONBES社 GBS-8220）アーケード基板
（15KHz,24KHz）⇒PCモニター（VGA 31KHz）変換

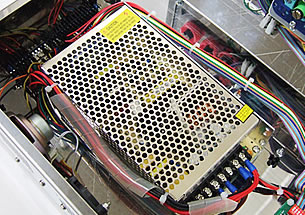

スイッチング電源 （Smun製）
+5V11A +12V4A -5V1A -12V1A
VGAコード１５PIN ケーブル付属
参考画面：CP-２ （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面：CP-２ （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面：モデル２ （２４KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面：モデル２ （２４KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面： （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）
参考画面： （１５KHｚ）
（VGA・HDMIの画質はどちらも同じ）
